【3級ガソリン：冷却装置】

冷却水が沸騰すると、気泡が発生し冷却効率が著しく低下します。
しかし、冷却水をできるだけ高温に保った方がエンジン効率は上がるため、100℃になっても沸騰しないよう、ラジエータに圧をかけて沸点が上げられています。

この原理は、気圧の低い山の上などでお湯を沸かすと70℃程度で沸騰することの逆の考え方です。

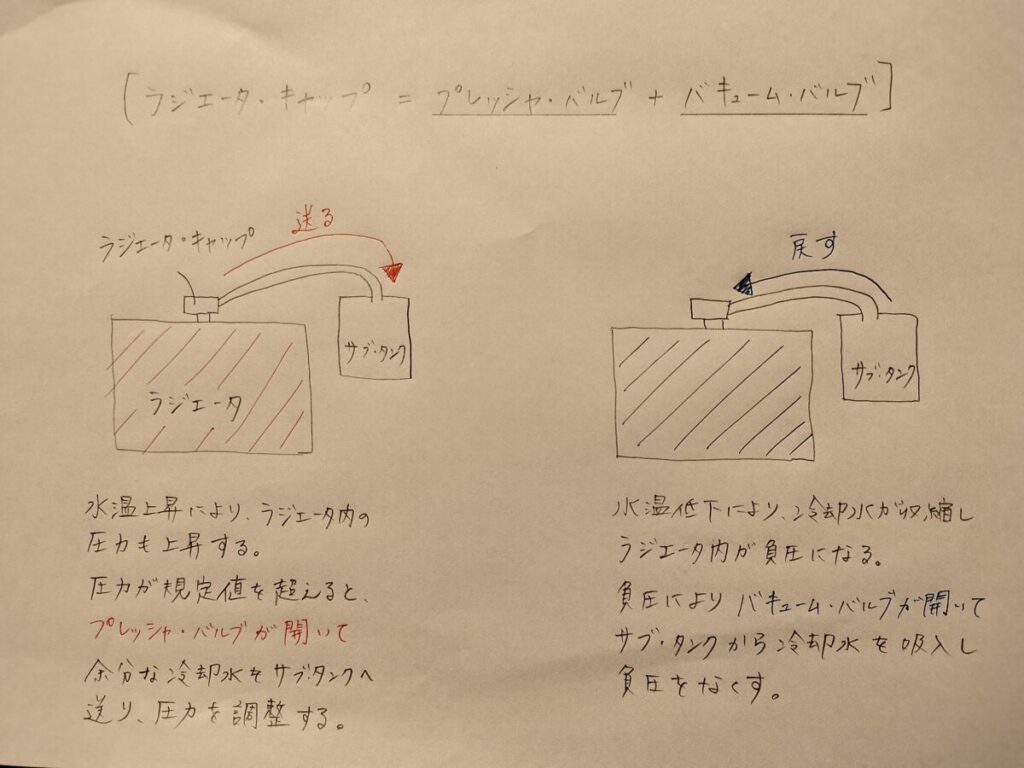

ラジエータの圧を上げるため、一般的にはラジエータのふたとしてラジエータ・キャップが使われており、ラジエータ・キャップは、プレッシャ・バルブとバキューム・バルブで構成されています。

プレッシャ・バルブとバキューム・バルブにはそれぞれスプリングが組み込まれており、圧力が規定値以上になるとスプリングが押し縮められプレッシャ・バルブが開き、冷却水はサブ・タンクへ送られラジエータ内の圧力が調整されます。

冷却水の温度が下がって収縮したときにはラジエータ内が負圧になるため、負圧に引き込まれることでバキューム・バルブが開き、サブ・タンクから冷却水を戻しています。

ラジエータ・キャップで大切なのは、圧力が上がったときに開く“プレッシャ・バルブ”と、圧力が低下して負圧になったときに開く“バキューム・バルブ”の2つです。
名前と合わせて役割を覚えましょう。

ラジエータ・キャップの劣化によって冷却水が減るトラブルにつながるケースは多くあり、そのままにしておくと冷却不足によるオーバーヒートへとつながります。

ラジエータ・キャップは、トラブルになる前に予防整備として交換することが重要です。
早めに交換する必要性をきちんと説明するためには、内部構造の理解が大切になってきます。

冷却装置には「水冷式」と「空冷式」があり、自動車には一般的に水冷式が使われています。

水冷式は、冷却水を循環することでエンジンを適温に保っており、冷却水には機能性を向上させるため、様々な添加剤が使われています。

また、エンジンが冷えているときは早く適温にするため、サーモスタットを使って循環経路を変えることで一時的に冷却を止めています。

サーモスタットは常に冷却水にさらされており、規定の温度までは閉じています。中にはワックスが入っており、規定の温度になるとワックスが膨張し、サーモスタットが開いて冷却水が通っていけるようになります。

サーモスタットが開く規定の温度は、サーモスタットによって「〇〇℃」と設定されています。

【冷間時】
サーモスタットが閉じて、冷却水はエンジン内部のみを循環します。

【暖機後】
サーモスタットが開くことで、ラジエータを通り冷やされた冷却水がエンジン内を循環するようになります。

サーモスタットには“ジグル・バルブ”が付いているものがあり、ジグル・バルブは、冷却系統のエア抜きを容易にする働きがあります。

サーモスタットは、オーバーヒートの原因になることが多い部品です。
経年劣化により閉じたままになることで、冷却水が循環できなくなるためオーバーヒートへつながります。

また、ラジエータの劣化による水漏れについては、車両によって定められた時期に行う定期点検のときに点検するようになっています。

冷却水は人間でいう水分。
熱中症にならないよう、構成部品の点検と構造理解が重要です。
